德標Y型過濾器產品介紹
德標Y型過濾器是我廠采用DIN標準生產的一款管道附件，它無論是外形尺寸、材料、壓力溫度額定值、法蘭鉆孔均按照德國標準，其設計制造按DIN3356，結構長度遵循DIN3202，連接法蘭選用DIN2543-2551，并按DIN3230標準進行檢驗和試驗。本產品是安裝在管路系統中保護德標泵、閥門及其他流體控制元件不可缺少的一種裝置。
德標Y型過濾器主要由殼體、濾筒濾網及殼蓋等部件組成，其殼體呈Y形結構，一端設有流體入口，另端設有流體出口，入口與出口的中軸線重合，并在殼體腹腔內壁上設置有濾座，圓柱管狀濾筒的上口放置在濾座上，下口通過殼蓋壓緊固定，從而將進、出口隔開，物料從入口進入殼體內，流經濾筒上包縛的濾網將固體顆粒截留在濾網內。
德標Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 殼 體 | GS-C25 | 1.4308 | 1.4408 | 1.4581 |
| 2 | 殼 蓋 | GS-C25 | 1.4308 | 1.4408 | 1.4581 |
| 3 | 濾筒濾網 | A240 304 | A240 304 | A240 316 | A240 316L |
| 4 | 墊 片 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 5 | 排污螺塞 | A182 F304 | A182 F304 | A182 316 | A182 316L |
| 6 | 雙頭螺栓 | A193 B7 | A193 B8 | A193 B8M | A193 B8M |
| 7 | 螺 母 | A194 2H | A194 8 | A194 8M | A194 8M |
德標Y型過濾器技術規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
| 殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封性能試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 |
| 設計制造 | DIN 3356 | |||
| 結構長度 | DIN 3202 | |||
| 連接法蘭 | DIN 2543 ~ 2551 | |||
| 檢驗試驗 | DIN 3230 | |||
德標Y型過濾器主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | Kv值 m3/h | 排污螺塞 M | |
| L | H | ||||
| 16 ~ 40 | 15 | 130 | 85 | 7 | M10×1.5 |
| 20 | 150 | 95 | 11 | M10×1.5 | |
| 25 | 160 | 110 | 18 | M12×1.5 | |
| 32 | 180 | 125 | 26 | M12×1.5 | |
| 40 | 200 | 145 | 37 | M20×1.5 | |
| 50 | 230 | 155 | 60 | M20×1.5 | |
| 65 | 290 | 175 | 100 | M20×1.5 | |
| 80 | 310 | 210 | 150 | M20×1.5 | |
| 100 | 350 | 230 | 270 | M27×1.5 | |
| 125 | 400 | 270 | 420 | M27×1.5 | |
| 150 | 480 | 300 | 620 | M27×1.5 | |
| 200 | 600 | 385 | 1100 | M33×1.5 | |
| 250 | 730 | 535 | 1700 | M33×1.5 | |
| 300 | 850 | 680 | 2500 | M33×1.5 | |
| 350 | 980 | 700 | 3400 | M48×2.0 | |
| 400 | 1100 | 820 | 4400 | M48×2.0 | |

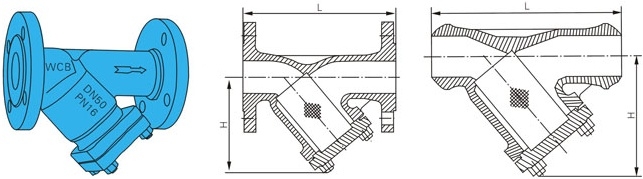

德標Y型過濾器結構圖
如果你需訂購我廠Y型過濾器產品，咨詢時煩請提供公稱壓力、公稱通徑、殼體材料、過濾精度、端部連接方式等參數。本產品有法蘭和對焊連接兩種，根據不同需要設置濾網目數，一般通水介質網為20~40目，通氣介質網為40~100目，通油介質網為100~480目(可按用戶要求制作濾網)。
